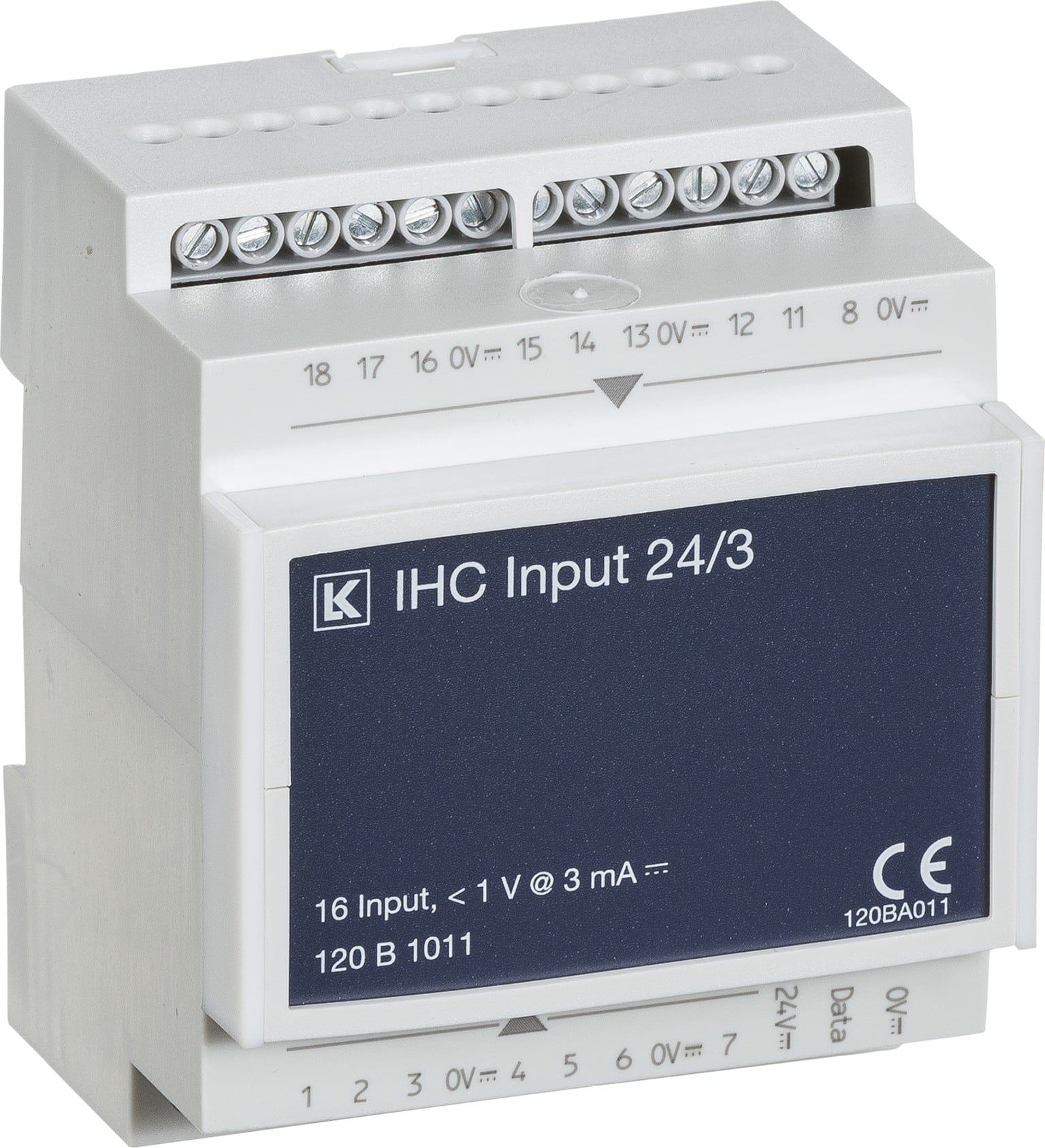

IHC CONT. INPUT 16X24VDC, 3MA

Anvendelse:Input 24 V 24/3 er et specielt modul beregnet til opsamling af signaler fra svagstrømkontakter med lav gennemgangsmodstand, f.eks. alarm PIR, termostater, magnetkontakter og andre signalgivere med langvarige sluttefunktioner.Bemærk! OPUS/FUGA PIR kan ikke anvendes til dette input modul.For at IHC systemet kan betragtes som et svagstrømssystem er det et krav, at de anvendte kontakter er isoleret svarende til dobbelt isolation (8 mm krybeafstand) i forhold til 230/400V nettet. Det er muligt at placere Input 24/3 modulet både centralt ved controlleren og decentralt, fordelt i installationen.Konstruktion:Indgangene på modulet skal ved aktivering lægges til 0 V d.c. Modulet har indbygget pull-up modstand, som holder indgangen på +24 V d.c., når denne ikke er aktiveret. De 16 indgange optager et lavt strømforbrug på 2,6 mA pr. indgang. Tekniske data Strømforsyning: 24 V d.c.(min. 20 V d.c., maks. 28 V d.c.), maks. 5% ripple. Egetforbrug: 5-47 mA @ 24 V d.c. Egeneffekt: Maks. 1,1 W. Antal indgange: 16. Kontaktmodstand for aktivering af indgange: Maks. 300 ohm (svarende til <1 V d.c. ved 3 mA). Indgangsimpedans: 9,4 kohm: pull-up til 24 V d.c. Maks. kabellængde: Datalinie: 100 m. Indgange: 300 m. Anbefalet kabeltype: Til data og 24 V: IHC LINK 10 NOPOVIC. Omgivelsestemperatur: - 20 °C til + 50 °C. Luftfugtighed: 10-90% rel. ikke kondenserende. Kapslingsklasse: IP20. Skrueklemmer: Maks. 2 x 1,5 mm² med trådbeskytter. Tilslutninger: 3 til strømforsyning og datalinie. 16 til indgange. 5 til 0V for indgangssignaler. Modulbredde M36: 2. Standarder: EN61000-6-2, EN61000-6-3. Direktiver: 89/336/EEC (EMC).
