DIGIDIM 444 INPUTMODUL 4 IND

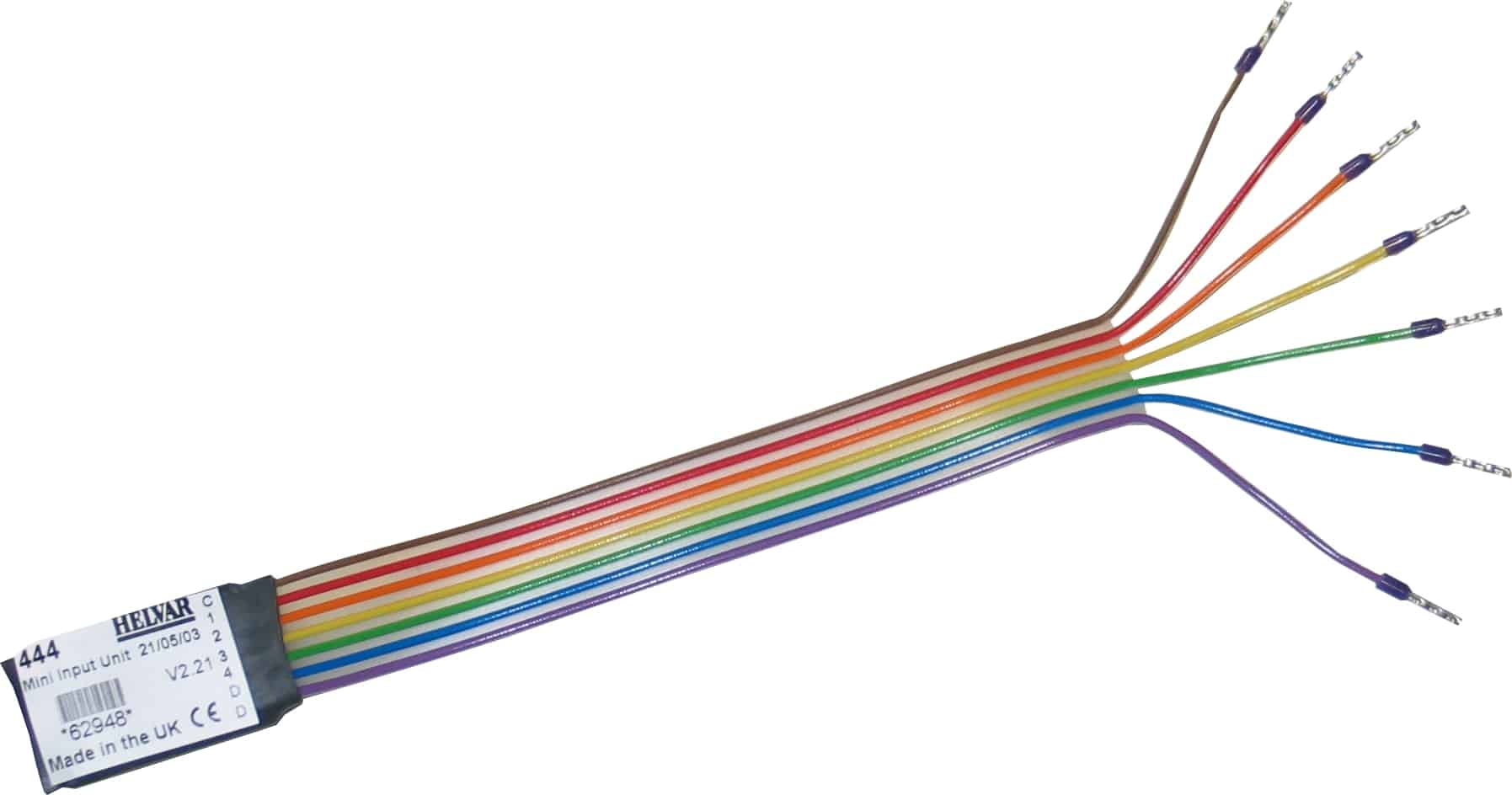

IntroduktionDigiDim’s 444 mini input modul er en fuldt DALI kompatibel enhed, der giver brugeren mulighed for at tilføre DigiDim lysstyringssystemer specifikke afbrydere, tryk, sensorer, ure, osv. Dette gælder bl.a. hvis en installation ønskes udført med FUGA eller OPUS afbrydermateriel. 444 mini input modulet er et kompakt, fortrådet, indkapslet printkort, der er designet til placering bagarbrydermateriel monteret i f.eks. underlag, forfradåser eller indmuringsdåser.Egenskaber• Forprogrammeret med 3 scener og et tryks dæmperfunktion.• Passser i alle standardstørrelse underlag, forfradåser og indmuringsdåser og er derfor ideel til f.eks. FUGA og OPUS afbrydermateriel.• Lysdæmpning via trykkontakt.• Kan anvendes med både tryk- og afbrydermateriel.• Fuld programmerbar via DigiDim Toolbox software.Installations Notater• Alle kontakter og kabler skal være godkendt til 230V.• For at undgå forstyrrelser bør ledningerne til de 4 kontaktsæt og common ikke forlænges.• Kan i visse tilfælde anvendes til sammenkobling af flere DALI systemer. Tekniske data. Tilslutning: 1-4 indgange COM indgang Max. potentialeforskel kl. 1-4: 5 V nominel med åbent kontaktsæt, og mindre end 0,3V ved lukket kontaktsæt. Overbelastningsbeskyttelse: ±7 V Kortslutningsstrøm: 0.5 mA maksimum Genindkobling: 50 mS Tilslutninger DALI: Ribkabel er afsluttet i 1,2 mm2 terminalrør. Switch: Ribkabel er afsluttet i 1,2 mm2 terminalrør DALI-bussen bør udføres med 230V isolation. Styringsog forsyningsledninger kan derfor fremføres samlet. Den maksimale ledningslængde mellem to systemer må ikke overstige 300m. Note: For at undgå forstyrrelser, bør de fortrådede kontaktsæt samt commonlederen ikke forlænges. Spænding DALI Forsyningsoutput: Ingen (kræver ekstern DALI strømforsyning) DALI forbrug: 10 mA Driftsforhold Omgivelsestemperatur: 0… 40º C Luftfugtighed: 90% max, ingen kondens Opbevaringstemperatur: -10º C… +70º Mekaniske data Kabinet: Indkapslet printkort Vægt: 10 g Konformitet & Standard EMC Emission: EN 55 015 Immunitet: EN 61 547 Sikkerhed Sikkerhed: EN 60 950 IP-klasse: 20 Isolation: 1.5 kV
